1. متطلبات المواد

1.1 المادة الأساسية

يجب أن تتوافق درجة الحديد المطاوع مع EN-GJS-500-7 (المعيار الأوروبي) أو QT500-7 (المعيار الصيني).

في البنية المعدنية، يجب أن تكون العقيدات ≥90%، ويجب أن يكون حجم كرة الجرافيت من الدرجة 6-8 (وفقًا لمعيار ASTM A247).

1.2 التركيب الكيميائي

1.3 مكافحة العناصر الضارة

يجب أن يكون إجمالي محتوى العناصر الضارة مثل الرصاص (Pb) والكروم (Cr) والقصدير (Sn) <0.1٪.

2 الخصائص الميكانيكية

2.1 القوة والاستطالة

قوة الشد ≥500 ميجا باسكال (وفقًا للمعيار ISO 6892-1).

قوة الخضوع ≥300 ميجا باسكال (وفقًا للمعيار ISO 6892-1).

الاستطالة ≥7% (طول القياس 50 مم).

2.2 اختبار الصلابة

صلابة برينيل 130~180 HBW (وفقًا لـ ISO 6506-1).

الأبعاد والتسامحات الثلاثية

3.1 القطر وسمك الجدار

تفاوت القطر الخارجي: ±1.0% لـ DN80~DN600، ±1.5% لـ ≥DN700 (حسب EN 545).

تفاوت سمك الجدار: ±(0.1t + 0.5 مم)، حيث t هو السمك الاسمي (وفقًا لمعيار ISO 2531).

3.2 متطلبات الطول

الطول القياسي 6 أمتار، والتسامح ±50 ملم.

4معالجة السطح والطلاء

4.1 طلاء خارجي مضاد للتآكل

طلاء الزنك ≥130 جم/م² (رش أو غمس ساخن، وفقًا للمعيار ISO 8179-1).

سمك طلاء البيتومين ≥70 ميكرومتر، خالي من الفقاعات والتقشير.

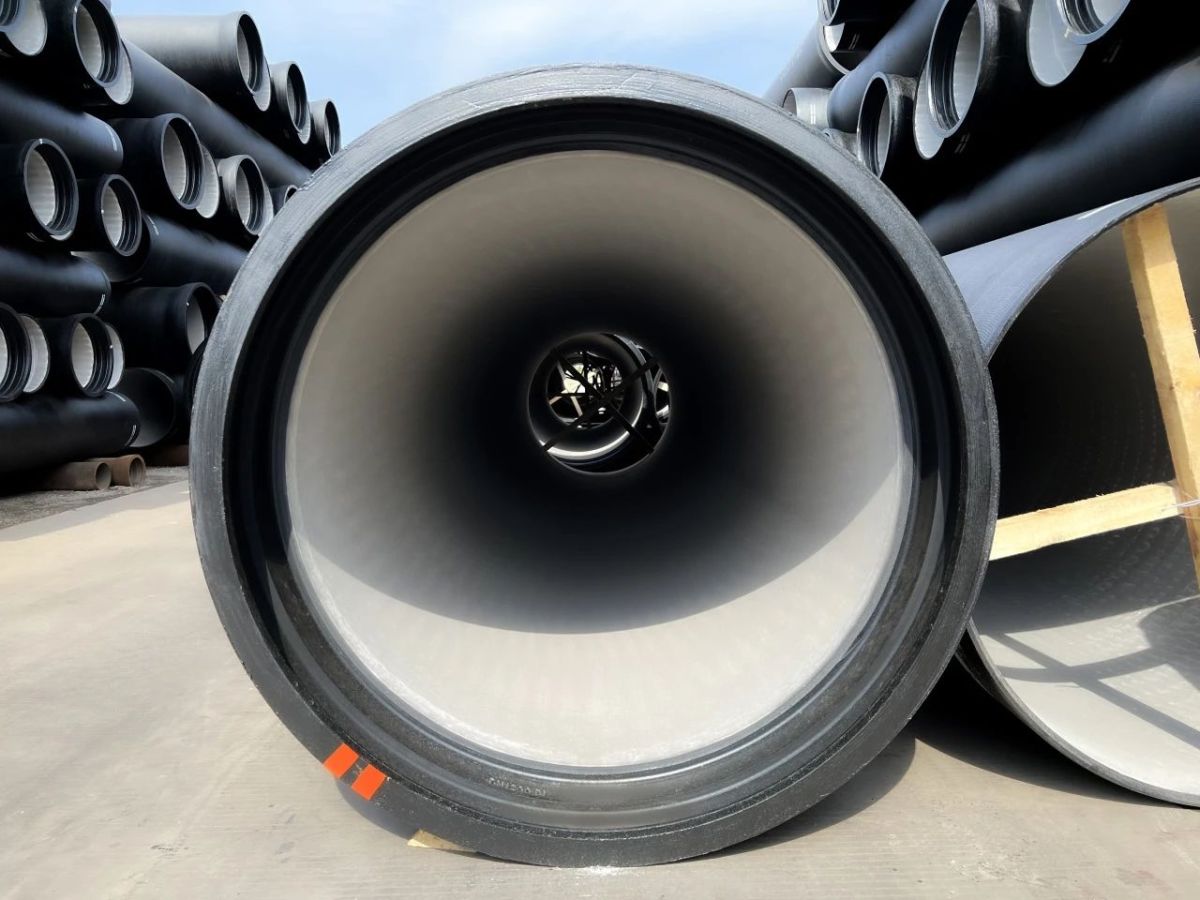

4.2 مادة البطانة

سمك بطانة ملاط الأسمنت ≥3 مم، قيمة الرقم الهيدروجيني 9~11 (وفقًا للمعيار ISO 4179).

سمك طبقة الطلاء الإيبوكسي الجافة ≥250 ميكرومتر، تم اجتياز اختبار الالتصاق (وفقًا لمعيار ISO 2409).

5الفحص والاختبار

5.1 الاختبار غير المدمر (NDT)

اختبار الموجات فوق الصوتية (UT) لفحص الجسم بالكامل، عمق العيب <5% من سمك الجدار (وفقًا لـ EN 10308).

فحص البقعة عن طريق الاختبار الإشعاعي (RT) على اللحامات، متوافق مع ISO 4998 الفئة B.

5.2 اختبار الضغط

وفقًا للمعيار ISO2531-1998/2009، يجب اختبار كل أنبوب من الحديد المطاوع عن طريق الضغط الهيدروليكي عبر الإنترنت.

6العلامات والتوثيق

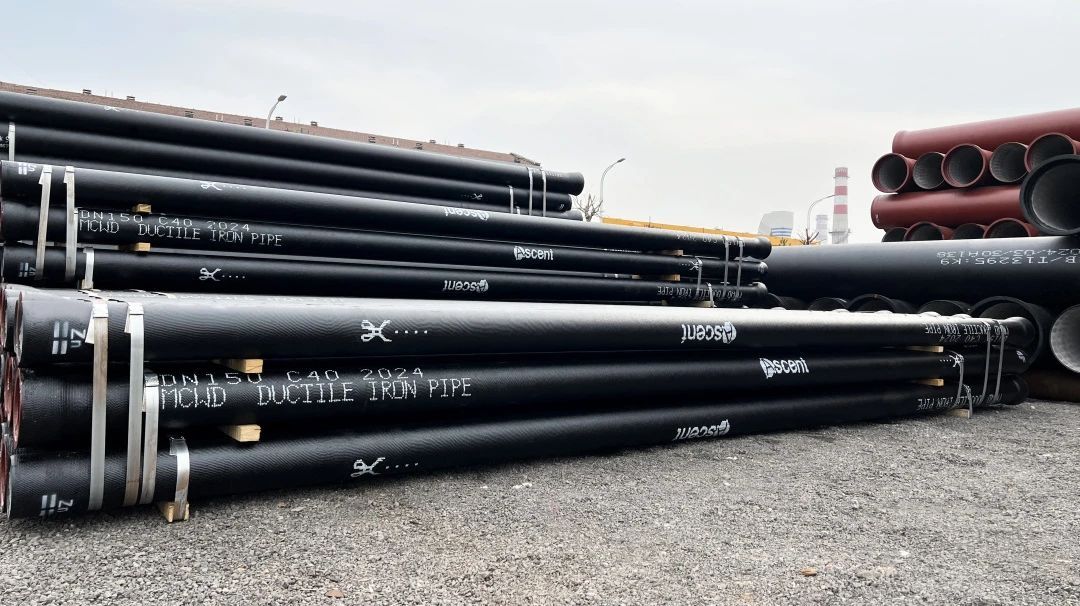

6.1 وضع علامات على الأنابيب

العلامات بالليزر: تاريخ الإنتاج، رقم الدفعة، رمز المعيار (على سبيل المثال، EN 545).

6.2 مستندات الشحن

شهادة اختبار المواد (MTC)، تقرير التفتيش، قائمة التعبئة، شهادة المنشأ.

7 التعبئة والتغليف والشحن

7.1 تغليف مضاد للصدأ

حماية نهاية الأنبوب: محكمة الغلق بأغطية بلاستيكية للنهاية.

غشاء مقاوم للرطوبة يلف الأنبوب بالكامل.

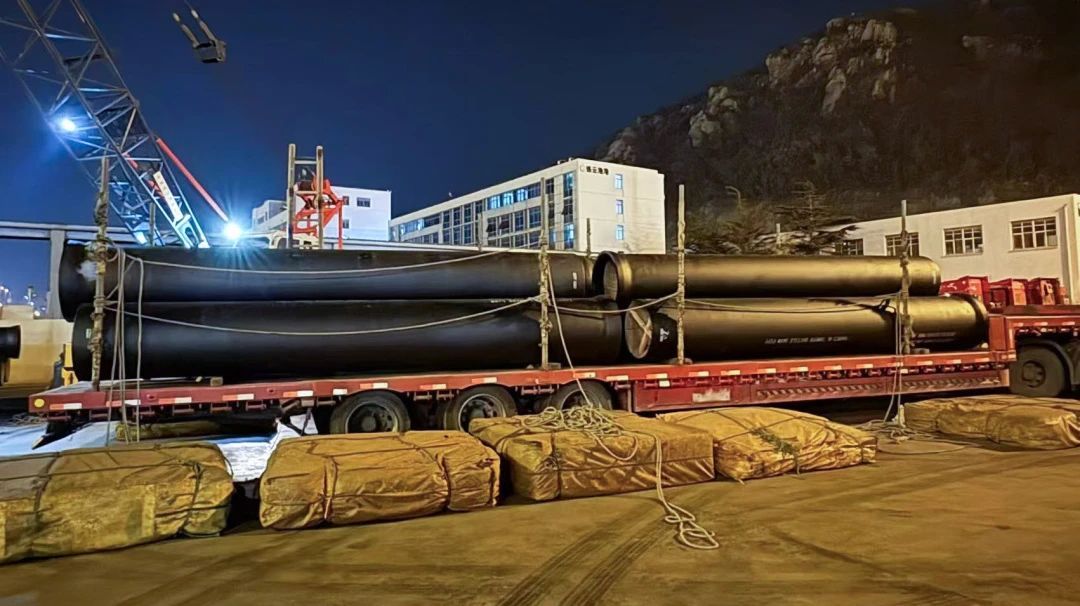

7.2 متطلبات الشحن

الشحن بالجملة أو تحميل الحاويات: وفقًا لكمية الطلب وميناء الوجهة لشروط النقل لاختيار وضع النقل، في حين تحتاج إلى اختيار نقل الحاويات من الطلب الذي سيستخدم في معظم الأحيان أنابيب بطول فعال يبلغ 5.7 متر.

يتطلب التصدير إلى الاتحاد الأوروبي الامتثال لعلامة CE وتوجيه PED 2014/68/EU.
