تستخدم أنابيب الحديد المطيل على نطاق واسع في شبكات إمدادات المياه والصرف الصحي البلدية، ونقل المياه لمسافات طويلة وغيرها من مشاريع الحفاظ على المياه بسبب قوتها العالية، وصلابتها العالية، ومقاومتها الممتازة للتآكل وعمرها الخدمي الطويل. ومع ذلك، غالباً ما يشعر الكثير من الناس بالارتباك تجاه الدرجات K7 و K8 و K9 عند اختيار أنابيب الحديد المطيل - فما هي الاختلافات بينها؟ وما هي أنواع المشاريع المناسبة لها؟ دعونا نخصص دقيقة لفهم ذلك بعمق اليوم.

أولاً وقبل كل شيء، من الضروري توضيح ما يمثله K في الواقع. يعتقد الكثير من الناس أن K7 و K8 و K9 هي أرقام موديلات الأنابيب، ولكن هذا ليس هو الحال. هنا، "K" هو معامل سمك الجدار، المشتق من المعيار الوطني GB/T 13295-2019. يتم حساب معيار سمك الجدار بواسطة الصيغة e = K × (0.5 + 0.001 × DN). كلما زادت قيمة K، زاد سمك جدار الأنبوب وزادت القدرة على تحمل الضغط.

لنأخذ الأنبوب DN800 كمثال. يبلغ سمك جدار K7 حوالي 9.1mm، بينما يبلغ سمك جدار K9 حوالي 11.7mm. والنتيجة المباشرة لهذا الاختلاف في سمك الجدار هي زيادة تدريجية في القدرة على تحمل الضغط:

▶ أنابيب الحديد المطيل من الدرجة K7: يمكنها تحمل ضغوط خطوط الأنابيب التي تصل إلى 1.0 MPa. وهي الأقل في القدرة على تحمل الضغط بين الدرجات الثلاث وهي منتج للتطبيقات منخفضة الضغط.

▶ أنابيب الحديد المطيل من الدرجة K8: قادرة على تحمل ضغوط خطوط الأنابيب التي تقل عن 1.25 MPa، وتقع قدرتها على تحمل الضغط بين K7 و K9، مما يجعلها مناسبة لسيناريوهات الضغط المتوسط.

▶ أنابيب الحديد المطيل من الدرجة K9: قادرة على تحمل ضغوط خطوط الأنابيب التي تزيد عن 1.6 MPa، وهي تمتلك أقوى قدرة على تحمل الضغط وهي الخيار المفضل لخطوط أنابيب إمدادات المياه الرئيسية في المناطق الحضرية.

▶ أنابيب الحديد المطيل من الدرجة K9 وما فوق: مثل درجات K10 و K11 و K12، ولها قدرة على تحمل الضغط أعلى من K9. ويمكن تخصيصها وفقاً لسيناريوهات التطبيق المحددة.

سيناريو التطبيق: ما هي المشاريع المناسبة لها؟

تمتلك المستويات الثلاثة مستويات مختلفة من القدرة على تحمل الضغط، وبالتالي فإن مواقعها في المشاريع الهندسية مختلفة تماماً أيضاً.

موديل K7 - خيار اقتصادي، مناسب لسيناريوهات الضغط المنخفض

تتميز أنابيب الحديد المطيل من الدرجة K7 بجدار أرق وتكلفة أقل. وهي مناسبة للمشاريع ذات متطلبات الضغط المنخفض، مثل إمدادات المياه الداخلية والصرف الصحي في المناطق السكنية العادية، وخطوط الأنابيب منخفضة الضغط في المتنزهات، وأنظمة الصرف الصغيرة. تصميم واجهتها المرنة يمتص بشكل فعال إجهاد هبوط الأساس ويقلل من مخاطر التسرب.

موديل K8 - خيار فعال من حيث التكلفة، مناسب لسيناريوهات الإجهاد المتوسط

سمك جدار الدرجة K8 متوسط، وقدرتها على تحمل الضغط متفوقة على الدرجة K7. يمكنها الموازنة بشكل جيد بين التكلفة والأداء. وتستخدم على نطاق واسع في خطوط أنابيب إمدادات المياه الفرعية البلدية وأنظمة إمدادات مياه الإنتاج في المصانع الصغيرة. في شبكة إمدادات المياه الثانوية للمساكن متعددة الطوابق، يمكن لمادة الأنابيب K8 أيضاً تلبية متطلبات ضغط المياه اليومية.

الدرجة K9 - الخيار الأفضل وفقاً للمعايير الوطنية، وهي مناسبة للمشاريع ذات الضغط العالي والخطوط الرئيسية

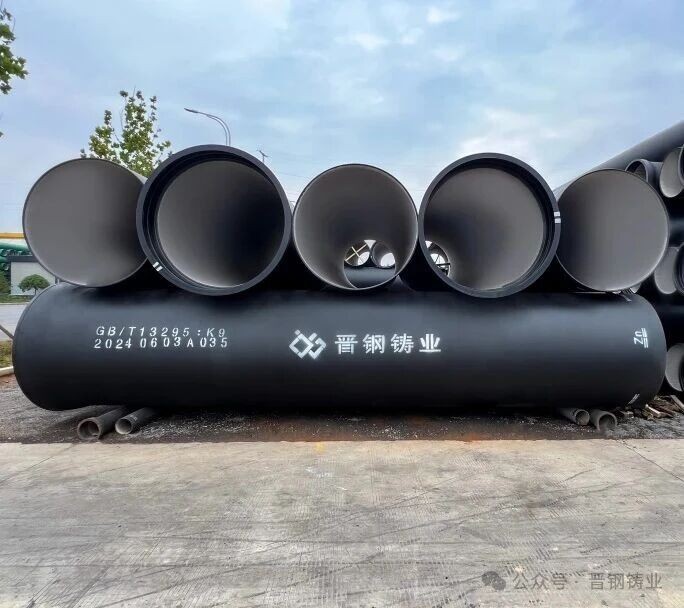

يتميز أنبوب الدرجة K9 بأسمك جدار وقدرة ممتازة على تحمل الضغط. وهو المنتج المفضل لخطوط أنابيب إمدادات المياه الرئيسية في المناطق الحضرية، ومشاريع نقل المياه لمسافات طويلة، وخطوط الأنابيب الصناعية عالية الضغط، وخطوط أنابيب إمدادات المياه البلدية واسعة النطاق. في المشاريع الهندسية الفعلية، اعتمدت العديد من مشاريع تجديد إمدادات المياه صراحة أنابيب الحديد المطيل من الدرجة K9، بقطر يتراوح من DN300 إلى DN1000.

كلما ارتفع المستوى، زادت التكلفة.

يختلف سمك الجدار والوزن والقدرة على تحمل الضغط للدرجات الثلاث من أنابيب الحديد المطيل، وكذلك أسعارها - فالأسعار من الأقل إلى الأعلى هي K7 < K8 < K9.

سمك الجدار هو العامل الرئيسي المحدد للسعر. كلما زادت الدرجة، زاد سمك جدار الأنبوب، وزادت كمية الحديد المستخدمة، مما يؤدي إلى ارتفاع تكاليف الإنتاج بشكل طبيعي. لنأخذ الأنبوب DN200 كمثال، عادة ما تكون تكلفة الدرجة K9 أعلى بنسبة 10% إلى 15% من تكلفة الدرجة K7.

عند الشراء، يجب الحذر أيضاً من المواقف التي يقوم فيها بعض المصنعين الصغار ببيع منتجات تحمل علامة K9 ولكنهم يستخدمون في الواقع K7 أو K8 بدلاً من ذلك. بالنسبة للمنتجات ذات المواصفات نفسها، يمكن أن تكون هناك فروق كبيرة في الأسعار التي يقدمها المصنعون المختلفون. عند الشراء، من المهم التحقق بعناية من ملصقات الدرجة وتقارير الاختبار وشهادات المطابقة للمنتجات.

لا يكمن مفتاح الاختيار في اختيار الدرجة الأعلى، بل في "الاختيار حسب الحاجة" - مطابقة ضغط الهندسة والسيناريو والميزانية لتحقيق أقصى قدر من الفعالية من حيث التكلفة. تذكر أن مقاومة التآكل تعتمد بشكل أساسي على عمليات الطلاء الداخلية والخارجية (مثل طبقة الزنك + الأسفلت، وبطانة الأسمنت، وما إلى ذلك)، وليس لها علاقة مباشرة بدرجة K. عند الاختيار، تأكد من تحديد الدرجة ومعايير الطلاء ولوائح التنفيذ بوضوح، والنص عليها بوضوح في العقد لتجنب تمرير المنتجات الرديئة على أنها جيدة.
