دليل تركيب أنابيب حديد الدكتايل ذات الوصلة T

دليل تركيب الموصل T

1.تنظيف وصلات المقبس

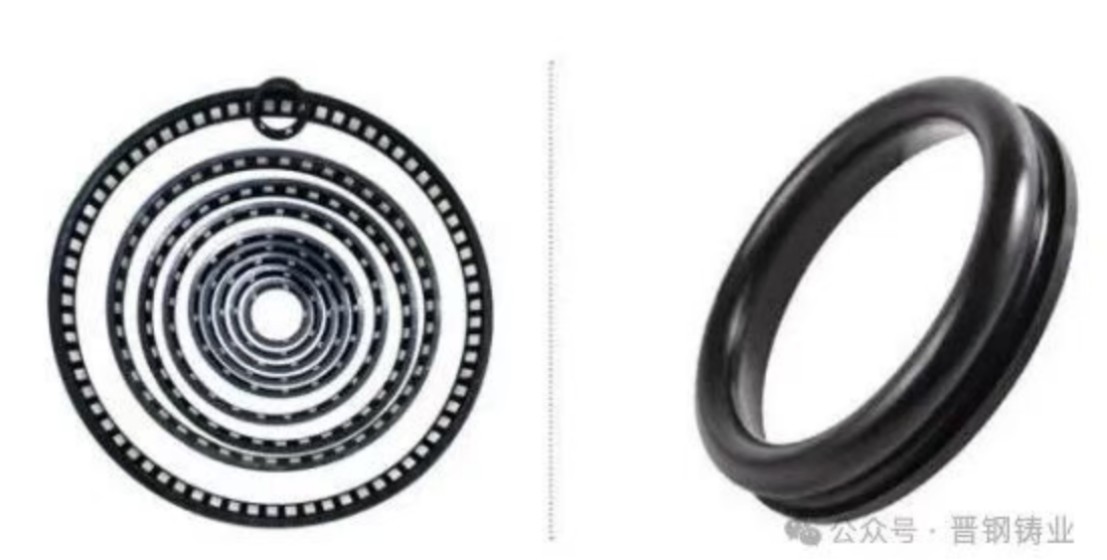

نظّف الأخدود والمقبس ذي الشكل الجَرَسي جيدًا، ثم أدخل الحشية المطاطية وتحقق من أنها موجّهة بشكل صحيح ومثبتة بإحكام.

2.تركيب الحلقة المطاطية

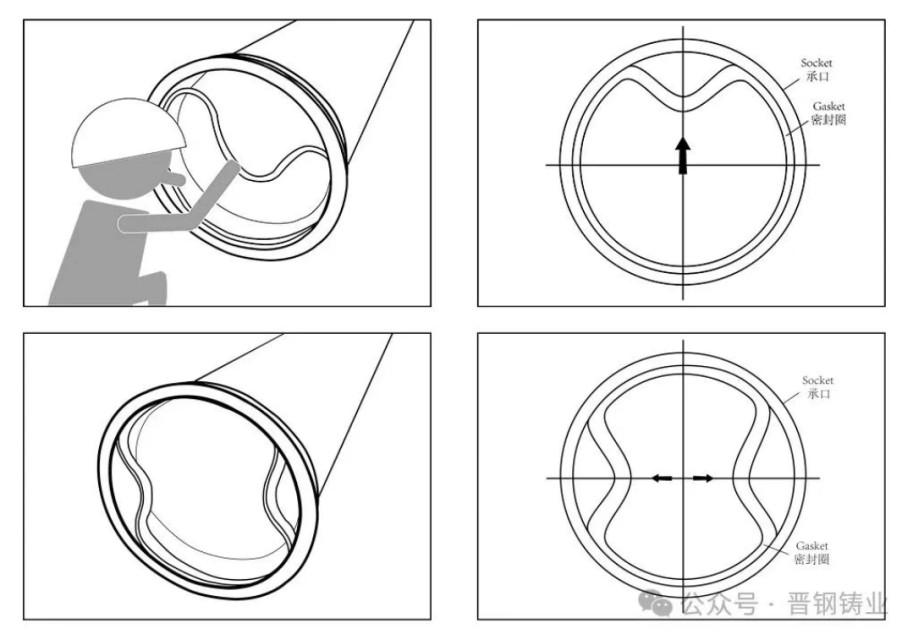

（1）للأنابيب ذات القطر الصغير: أدخل الحشية المطاطية في المقبس بحيث تتخذ شكل قلب أو الرقم “8”، ثم ضع النصف السفلي أو الجزأين العلوي والسفلي من الحشية في الأخاديد داخل المقبس.

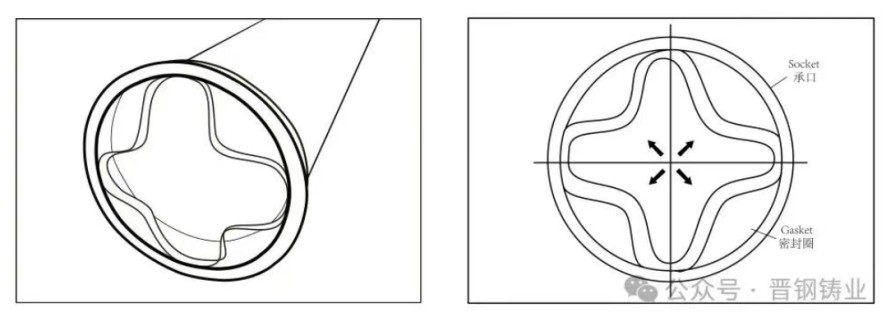

       الأنابيب ذات القطر الكبير: قم بمحاذاة خط العلامة الأبيض على الحشية المطاطية مع خط العلامة على السطح النهائي للمقبس، ثم أدخل الحشية في المقبس بشكل يشبه الزهرة. (تأكد من أن محيط الحشية يواجه أخدود الإحكام المناسب.)

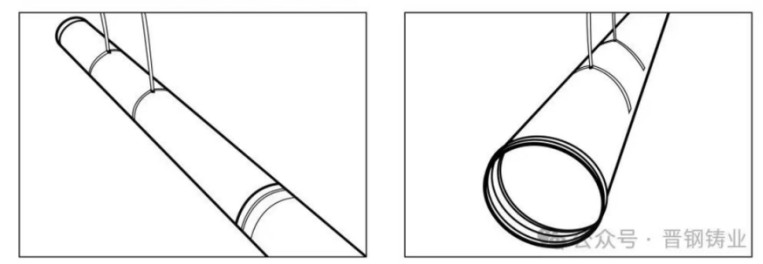

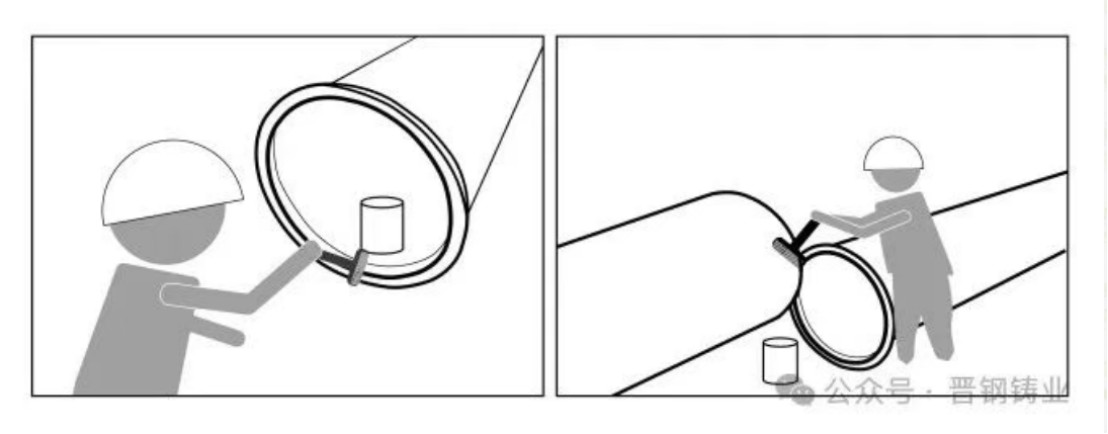

（2）بعد إزالة الغبار والشوائب، ضع طبقة من مادة التزييت على المنطقة الممتدة من نهاية المقبس إلى ما داخل الخط الأبيض مباشرة، وكذلك على السطح الداخلي للحشية المطاطية. تأكد من أن طرف المقبس قد تم شطفه؛ وإلا فقد تؤدي الحواف الحادة أو المربعة إلى إتلاف الحشية أو إزاحتها، مما يسبب التسرب. عند قطع الأنابيب في الموقع، استخدم مبردًا ثقيلًا أو جلاخة لشطف طرف المقبس وإزالة أي حواف حادة.

（3）حاذِ طرف الإدخال مع المقبس، ثم أدخله في مقبس الأنبوب.

（4）بالنسبة للأنابيب ذات الأقطار من DN700 mm إلى DN1200 mm، استخدم منزلقَي قضيب تحكم أثناء التوصيل؛ وبالنسبة للأنابيب ذات الأقطار من DN1400 mm إلى DN2000 mm، استخدم ثلاثة منزلقات لقضيب التحكم أثناء التوصيل.

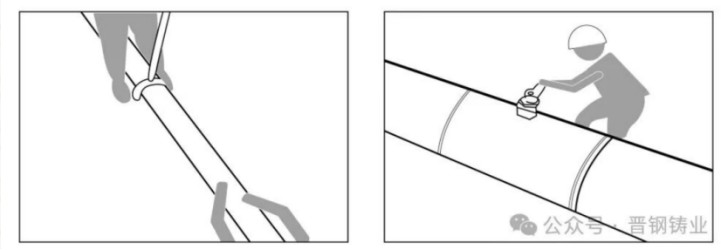

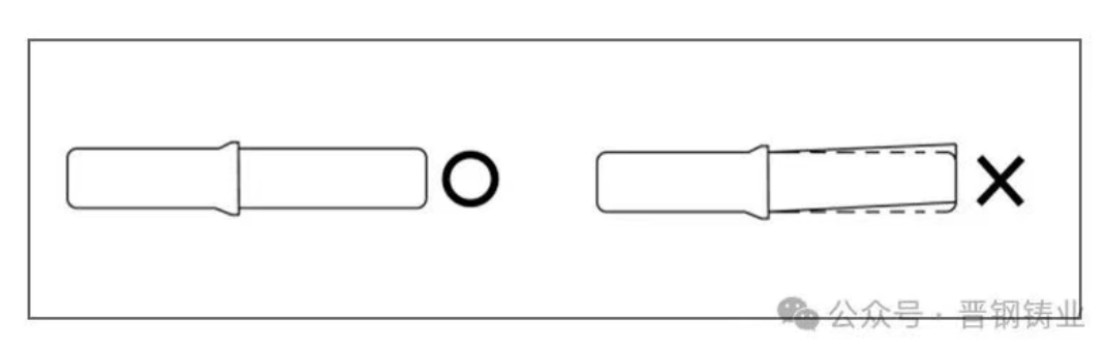

（5）ادفع طرف الإدخال داخل المقبس. حافظ على استقامة الوصلة أثناء الدفع. بالنسبة للأنابيب ذات القطر الصغير، استخدم قضيبًا طويلًا وأداةً ذات شكل شوكة لدفعها إلى الداخل؛ وبالنسبة للأنابيب ذات القطر الكبير، استخدم أدوات إضافية مثل رافعة السلسلة وساحب القضيب الدوار.

（6）زاوية الانحناء: عند الحاجة إلى ثني الأنبوب، يمكن ثنيه عند الوصلة ضمن نطاق الزوايا المسموح به.

（7）تحقق من موضع الحشية بإدخال مقياس الخلوص في الفجوة بين المقبس وطرف الإدخال، وافحص محيط المقبس للتأكد من أن الحشية في موضعها الصحيح.

3.الردم

يجب ألا تحتوي التربة المستخدمة لردم الخندق على خبث أو غبار أو نفايات أو مواد نباتية أو مواد عضوية أو حصى أو صخور أو تربة متجمدة أو أي مواد أخرى غير مناسبة. من 0.3 متر فوق أعلى الأنبوب إلى طبقة تأسيس الرصيف، يمكن استخدام تربة ممزوجة بالحصى، بشرط ألا يتجاوز الحد الأقصى لحجم الحصى 20 cm.

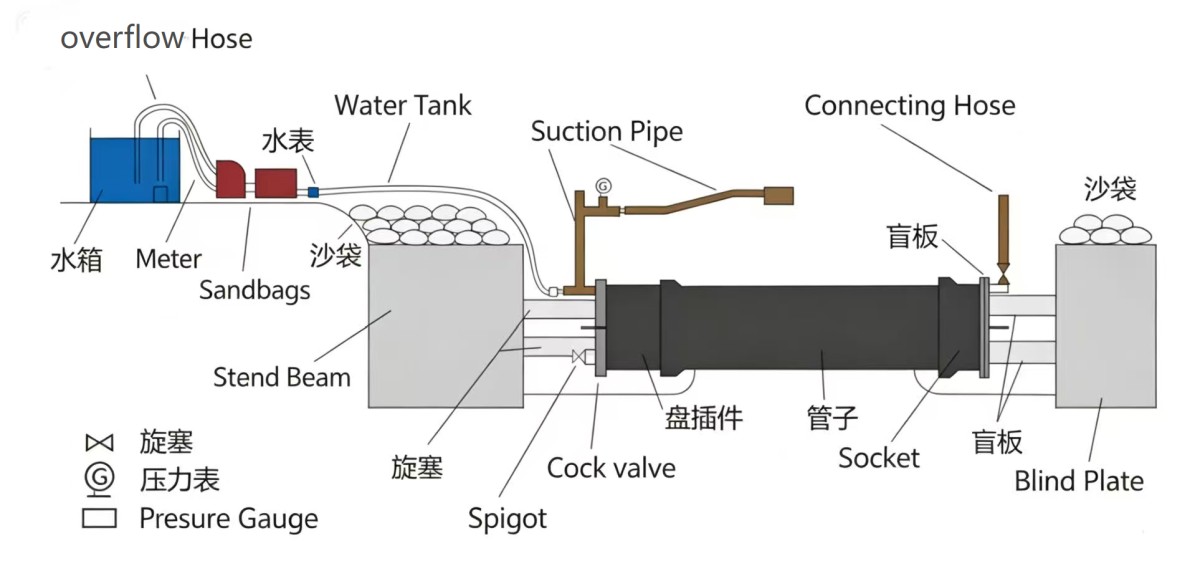

4.اختبار الضغط

بمجرد اكتمال الردم، يُجرى اختبار ضغط للتحقق من موثوقية الهيكل.
